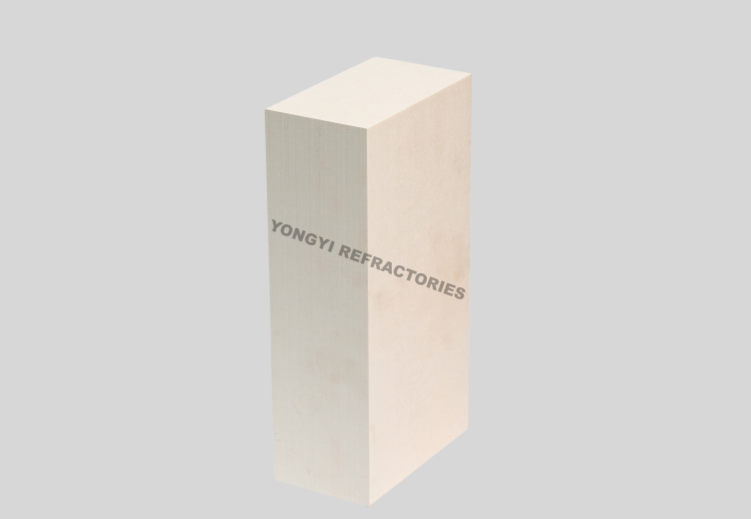

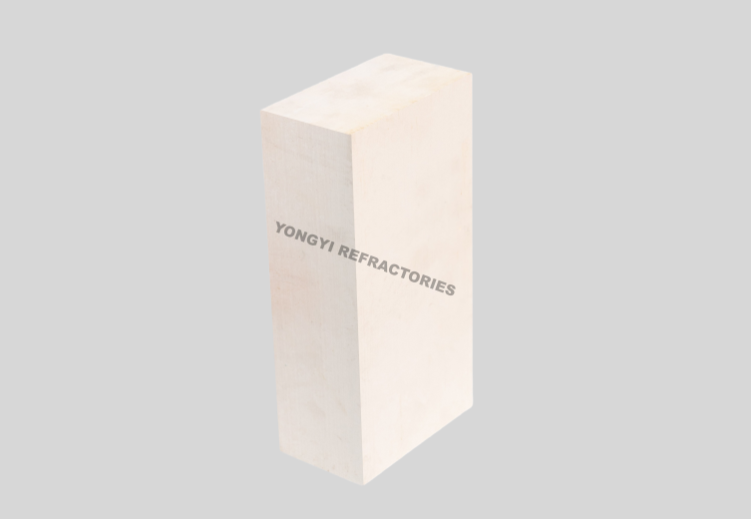

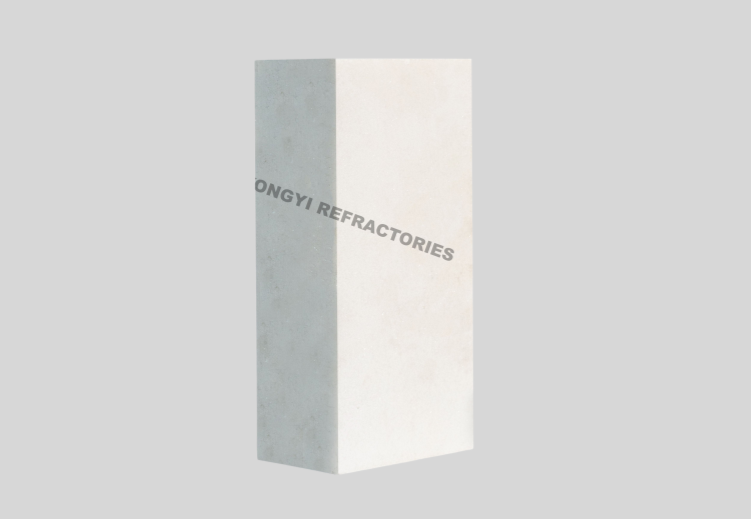

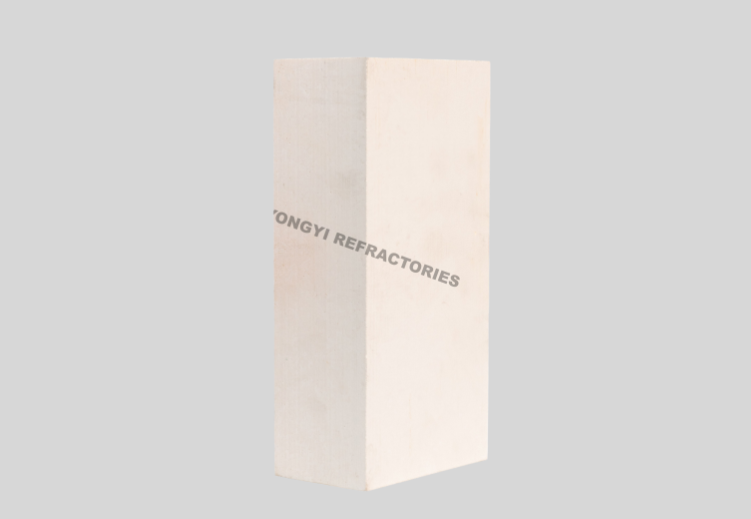

Блоки из плавленого циркония и корунда (AZS), полученные методом литья под давлением.
Блоки из плавленого циркония и корунда в основном применяются в печах стекольной промышленности, отличаясь высокой устойчивостью к коррозии расплавленного стекла и низким уровнем загрязнения расплавленного стекла.
Отправить сообщение WhatsApp
Физико-химические показатели
|
Элемент |
AZS33Y |
AZS36Y |
AZS41Y |
|
ZrO₂ (%) |
32~36 |
35~40 |
40~44 |
|
SiO₂ (%) |
≤ 16 |
≤ 14 |
≤ 13 |
|
Na₂O (%) |
≤ 1.45 |
≤ 1.45 |
≤ 1.3 |
|
Fe₂O₃ + TiO₂ + CaO + MgO + K₂O + Na₂O (%) |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
|
Fe₂O₃ + TiO₂ (%) |
≤ 0.3 |
≤ 0.3 |
≤ 0.3 |
|
Насыпная плотность (г/см³) |
≥ 3.75 |
≥ 3.8 |
≥ 3.95 |
|
Кажущаяся пористость (%) |
≤ 1.5 |
≤ 1.0 |
≤ 1.0 |
|
Статическая скорость коррозии расплавленного стекла (1500℃×36 ч, мм/24 ч) |
≤ 1.6 |
≤ 1.5 |
≤ 1.3 |
|
Начальная температура экссудации стеклообразной фазы (℃) |
≥ 1400 |
≥ 1400 |
≥ 1400 |
|
Скорость образования пузырьков (1300℃×10 ч, %) |
≤ 2.0 |
≤ 1.5 |
≤ 1.0 |
|
Количество экссудата в стеклообразной фазе (1500℃×4 ч, %) |
≤ 2.0 |
≤ 3.0 |
≤ 3.0 |
|
Насыпная плотность (удельный вес > 50 кг, кг/м³) Стандартная/наклонная заливка |
≥ 3400 |
≥ 3450 |
≥ 3550 |
|
Насыпная плотность (удельный вес > 50 кг, кг/м³) Практически без пустот Литье |
≥ 3600 |
≥ 3700 |
≥ 3850 |
|
Насыпная плотность (удельный вес > 50 кг, кг/м³) Без пустот в отливке |
≥ 3700 |
≥ 3750 |
≥ 3900 |
