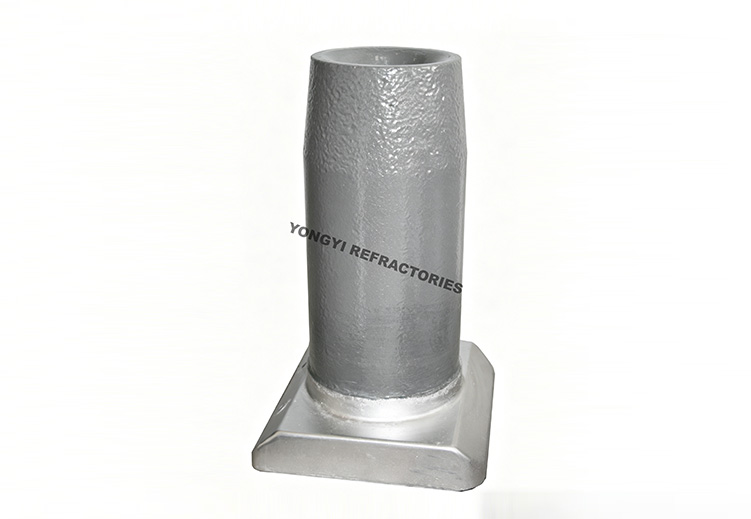

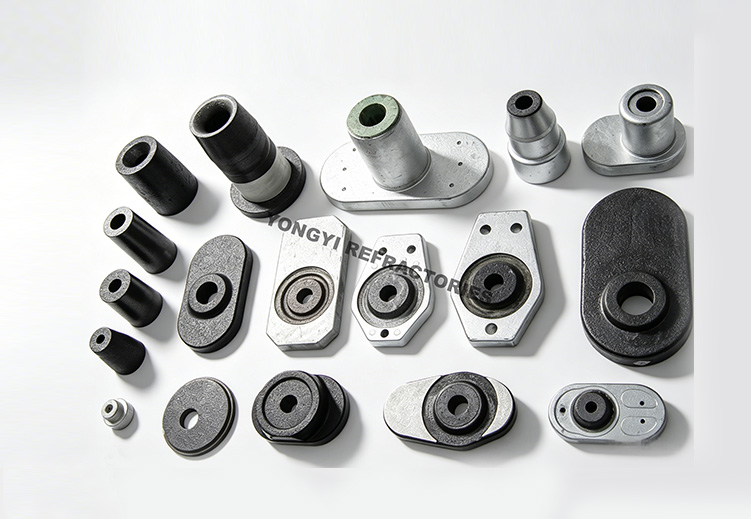

Ковшовые защитные трубы
Защитная труба, соединяющая сталеразливочный ковш и промежуточный ковш, предназначена для предотвращения вторичного окисления и азотирования расплавленной стали в процессе переливания, минимизации потерь тепла и предотвращения разбрызгивания. Изготавливается из алюмоуглеродистого (Al₂O₃-C) материала, обладает превосходной стойкостью к эрозии и выдающейся стойкостью к термоударам.
Отправить сообщение
Физико-химические показатели
|
Показатель |
Ед. изм. |
Типичное значение |
|
Al₂O₃ |
% |
45 - 55 |
|
C (Свободный углерод) |
% |
25 - 33 |
|
Объемная плотность |
г/см³ |
2.3 - 2.5 |
|
Кажущаяся пористость |
% |
≤ 16 |

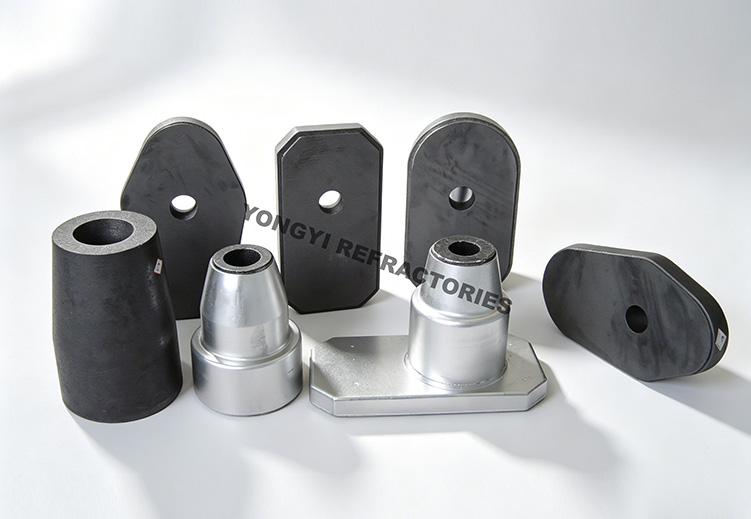

Верхние стаканы
Верхний стакан фиксируется внутри гнездового блока на дне ковша над шиберной плитой. Во время разливки он подвергается сильным термоударам и химической эрозии от расплавленной стали. Обычно изготавливается из высокопрочного алюмоуглеродистого или корундового материала, а внутренняя часть (вставка) выполняется из высокочистого диоксида циркония для повышения эрозионной стойкости и увеличения срока службы.
Отправить сообщениеФизико-химические показатели
|
Показатель |
Ед. изм. |
Корпус (Al-C) |
Вставка (ZrO₂) |
|
Al₂O₃ |
% |
≥ 70 |
— |
|
ZrO₂ |
% |
— |
≥ 93 |
|
C |
% |
3 - 5 |
— |
|
Объемная плотность |
г/см³ |
≥ 2.6 |
≥ 5.2 |
|
Предел прочности |
МПа |
≥ 60 |
≥ 100 |

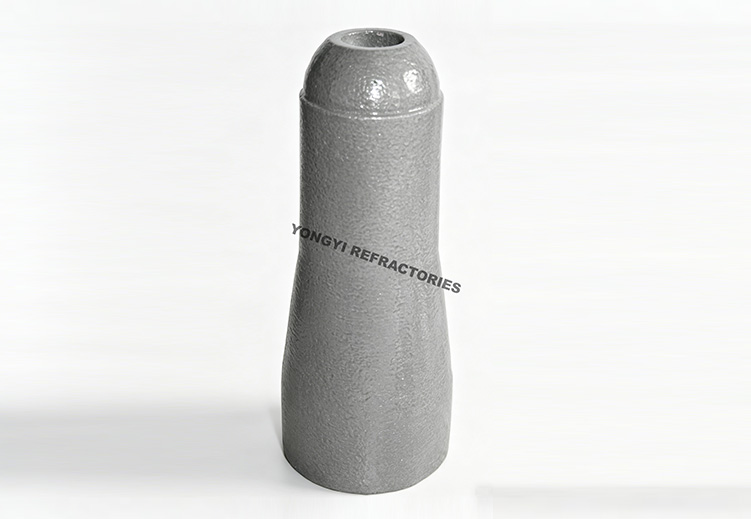

Нижние стаканы
Установленный под шиберной плитой, нижний стакан направляет поток стали в защитную трубу или кристаллизатор. Из-за частых колебаний температуры и сильного эрозионного износа потоком стали, нижний стакан должен обладать превосходной термостойкостью и устойчивостью к отслаиванию (сколам).
Отправить сообщениеФизико-химические показатели
|
Показатель |
Ед. изм. |
Типичное значение (Al-C) |
|
Al₂O₃ |
% |
≥ 65 |
|
C |
% |
5 - 10 |
|
Объемная плотность |
г/см³ |
≥ 2.5 |
|
Кажущаяся пористость |
% |
≤ 18 |
|
Предел прочности |
МПа |
≥ 45 |

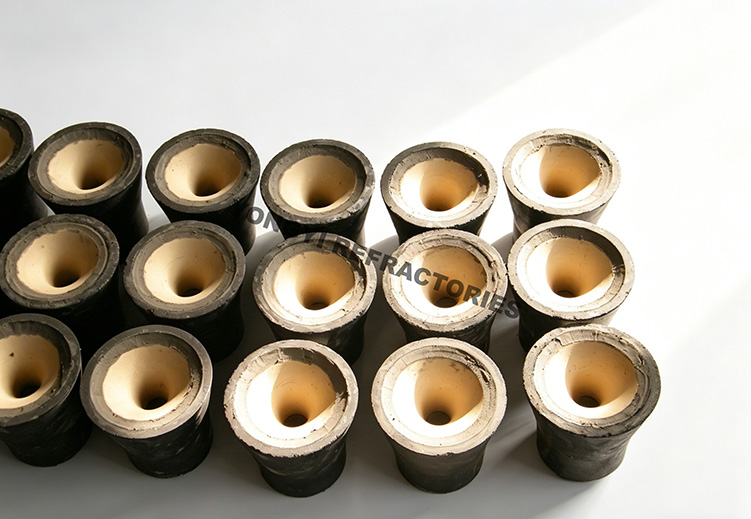

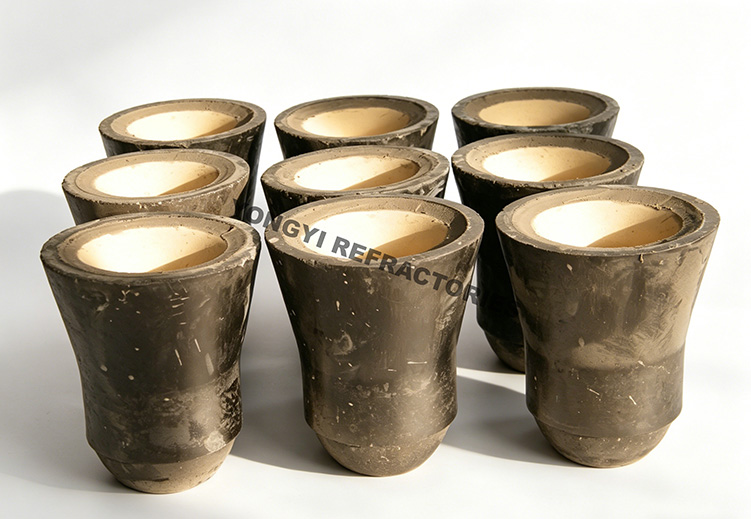

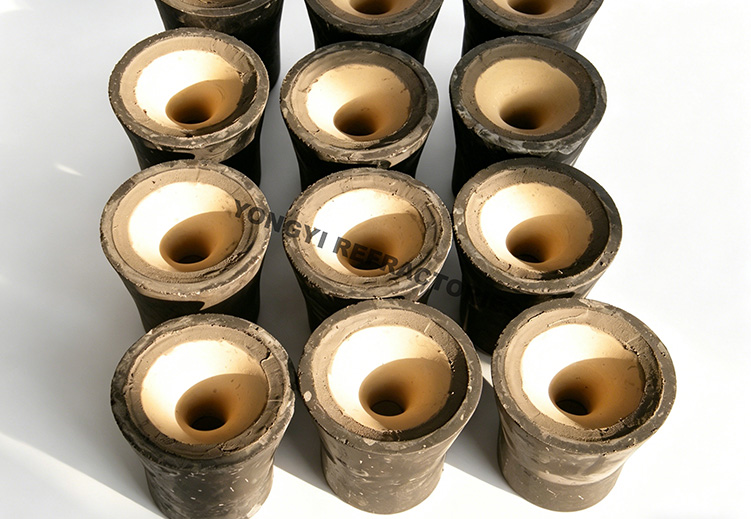

Стаканы-дозаторы
Дозирующие стаканы используются в промежуточных ковшах для разливки сортовой заготовки. Они точно контролируют скорость потока стали благодаря стабильному внутреннему диаметру. Внутренняя вставка из высокочистого диоксида циркония обеспечивает исключительную стойкость к истиранию и коррозии, предотвращая размытие (расширение) канала во время разливки.
Отправить сообщениеФизико-химические показатели
|
Показатель |
Ед. изм. |
Вставка 75% ZrO₂ |
Вставка 95% ZrO₂ |
|
ZrO₂ |
% |
≥ 73 |
≥ 94 |
|
Объемная плотность |
г/см³ |
≥ 4.5 |
≥ 5.4 |
|
Кажущаяся пористость |
% |
≤ 18 |
≤ 15 |

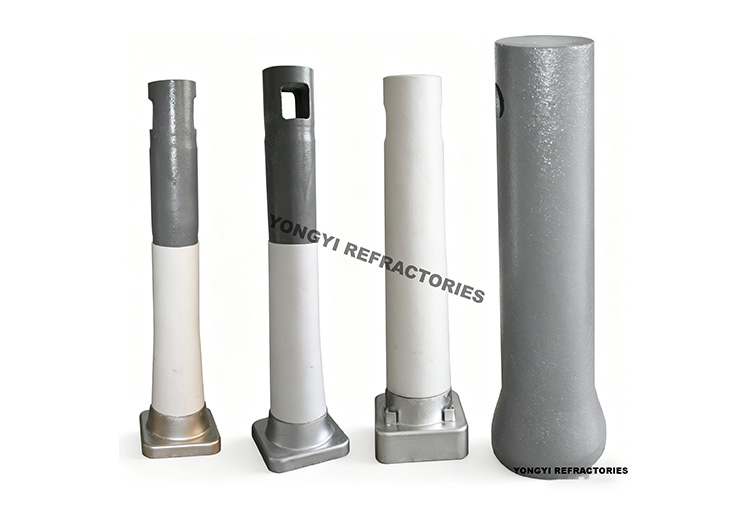

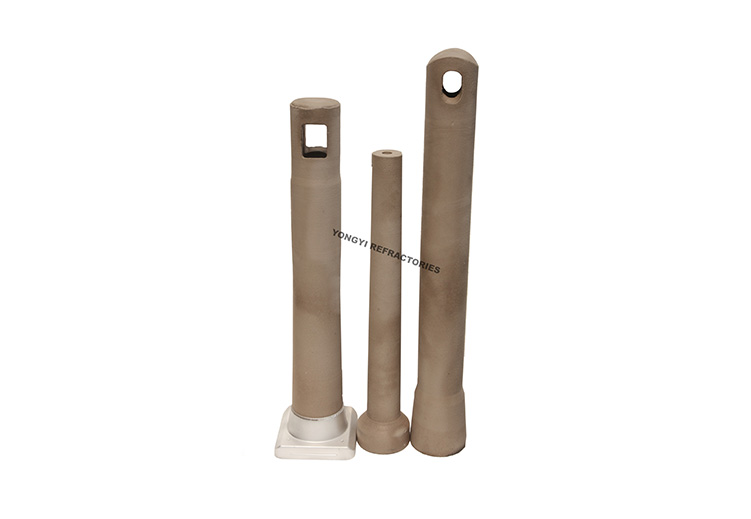

Погружные стаканы
Установленный на дне промежуточного ковша, погружной стакан частично погружается в расплавленную сталь в кристаллизаторе. Он защищает сталь от вторичного окисления, обеспечивает равномерное распределение, контролирует гидродинамику потока и способствует всплытию неметаллических включений. Основной корпус обычно изготавливается из алюмоуглеродистого материала, а зона шлакового пояса усилена цирконийуглеродистым материалом (ZrO₂-C) для защиты от сильной эрозии кристаллизаторным шлаком.
Отправить сообщениеФизико-химические показатели
|
Показатель |
Ед. изм. |
Корпус (Al₂O₃-C) |
Шлаковый пояс (ZrO₂-C) |
|
Al₂O₃ |
% |
50 - 55 |
— |
|
ZrO₂ |
% |
— |
70 - 75 |
|
C |
% |
25 - 30 |
12 - 15 |
|
Объемная плотность |
г/см³ |
≥ 2.30 |
≥ 3.50 |
|
Кажущаяся пористость |
% |
≤ 19 |
≤ 21 |
