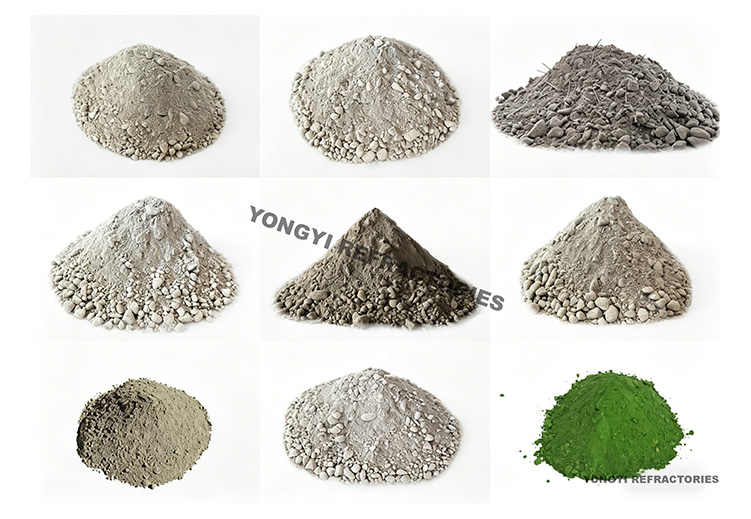

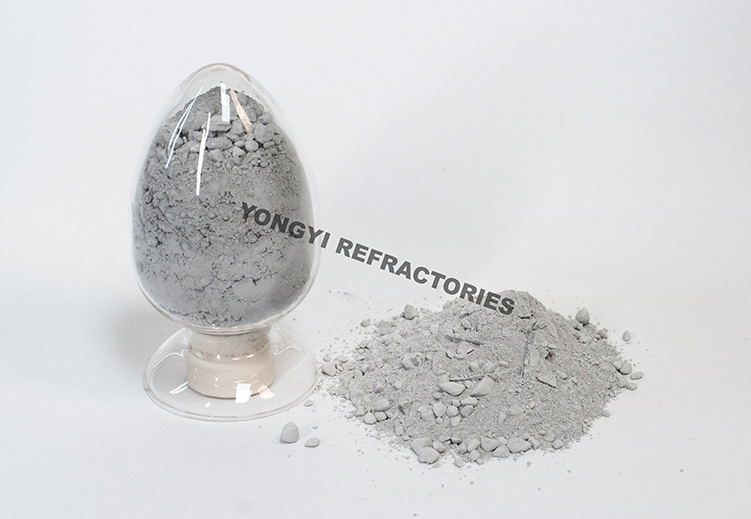

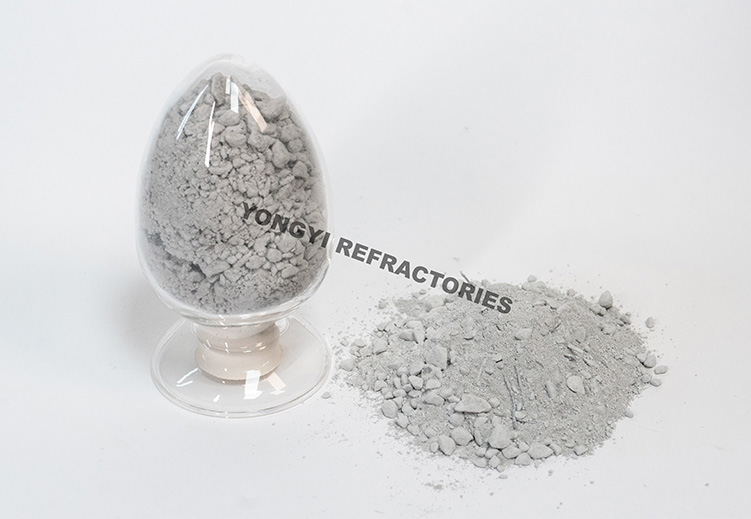

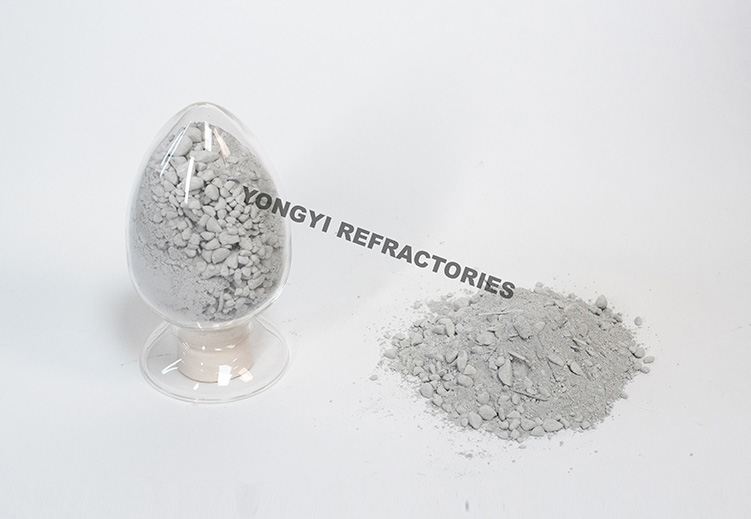

Низкоцементные и ультранизкоцементные бетоны

Низко- и ультранизкоцементные бетоны отличаются малым размером пор, высокой плотностью, хорошей стабильностью объема, высокой прочностью и низким потреблением воды. В отличие от обычных бетонов, прочность которых падает при 800~1200℃, их прочность увеличивается с ростом температуры. Они обладают отличной термостойкостью, шлакоустойчивостью и коррозионной стойкостью.

Отправить сообщение

Низкоцементные и ультранизкоцементные бетоны

Физико-химические показатели

Показатель	Шамотные	Высокоглиноземистые	Корундовые
Al₂O₃ %	≥ 45	≥ 75	≥ 98
CaO %	＜ 1.8	＜ 1.5	＜ 1.0
Объемная плотность g/cm³ (110℃×24h)	≥ 2.3	≥ 2.6	≥ 3.1
Объемная плотность g/cm³ (1350℃×3h)	≥ 2.26	≥ 2.61	/
Объемная плотность g/cm³ (1550℃×3h)	/	/	≥ 3.00
Предел прочности при сжатии MPa (110℃×24h)	≥ 70	≥ 75	≥ 85
Предел прочности при сжатии MPa (1350℃×3h)	≥ 85	≥ 90	/
Предел прочности при сжатии MPa (1550℃×3h)	/	/	≥ 100
Предел прочности при изгибе MPa (110℃×24h)	≥ 6	≥ 8	≥ 9
Предел прочности при изгибе MPa (1350℃×3h)	≥ 8	≥ 9	/
Предел прочности при изгибе MPa (1550℃×3h)	/	/	≥ 11
Остаточное изменение размеров % (1000℃×3h)	-0.3	-0.2	-0.2
Остаточное изменение размеров % (1350℃×3h)	± 0.3	± 0.5	/
Остаточное изменение размеров % (1550℃×3h)	/	/	± 0.5
Макс. рабочая температура ℃	1450	1600	1800

Бетоны на фосфатной связке

По сравнению с бетонами на алюминатно-кальциевом цементе, бетоны на фосфатной связке обладают лучшей прочностью на сжатие в холодном состоянии и более высокой термостойкостью.

Отправить сообщение

Физико-химические показатели

Показатель	Шамотные	Высокоглинозем. 1	Высокоглинозем. 2
Al₂O₃ %	≥ 45	≥ 60	≥ 75
Объемная плотность g/cm³ (110℃×24h)	≥ 2.23	≥ 2.34	≥ 2.60
Предел прочности при сжатии MPa (110℃×24h)	≥ 26	≥ 28	≥ 34
Предел прочности при сжатии MPa (1400℃×3h)	≥ 32	≥ 31	≥ 41
Термостойкость (циклы, 800℃, вода)	≥ 50	≥ 50	≥ 50

Алюмо-кремнийуглеродистые бетоны

Алюмо-кремнийуглеродистые бетоны обладают высокой стойкостью к эрозии расплавленным чугуном и шлаком, отличной термостойкостью и стойкостью к окислению. Они легко укладываются, допускают быструю сушку без растрескивания, не прилипают к шлаку и имеют длительный срок службы.

Отправить сообщение

Физико-химические показатели

Показатель	Гл. желоб (шлак)	Гл. желоб (чугун)	Отв. желоб	Шлаковый желоб
Al₂O₃ %	56~60	75~70	70~72	65~68
SiC %	15~30	12~15	12~15	15~18
Объемная плотность g/cm³ (110℃×24h)	2.9~3.0	2.9~3.0	2.75~2.8	2.65~2.7
Объемная плотность g/cm³ (1450℃×3h)	2.85~2.9	2.85~2.95	2.7~2.75	2.6~2.65
Предел прочности при сжатии MPa (110℃×24h)	35~40	35~40	30~35	25~30
Предел прочности при сжатии MPa (1450℃×3h)	50~60	45~65	35~40	35~40
Предел прочности при изгибе (хол.) MPa (110℃×24h)	4~8	4.5~3.5	5~6	6~7
Предел прочности при изгибе (хол.) MPa (1450℃×3h)	6~7	5.5~7.0	8~10	7~8
Предел прочности при изгибе (гор.) MPa (1450℃×0.5h)	＞ 1.5	＞ 2.5	＞ 3	＞ 1.5
Остаточное изменение размеров % (1450℃×3h)	+（0.1~0.2）	+（0.1~0.3）	+（0.1~0.2）	+（0.1~0.2）

Износостойкие огнеупорные бетоны

Износостойкие огнеупорные бетоны отличаются хорошей стабильностью объема, высокой прочностью, повышенной износостойкостью, хорошей термической и коррозионной стойкостью. В процессе эксплуатации они устойчивы к растрескиванию и отслаиванию.

Отправить сообщение

Физико-химические показатели

Показатель	NM-1	NM-2	NM-3	NM-4
Al₂O₃ %	≥ 70	≥ 75	≥ 80	≥ 85
Объемная плотность g/cm³ (110℃×24h)	≥ 2.6	≥ 2.75	≥ 2.8	≥ 2.9
Предел прочности при сжатии MPa (110℃×24h)	≥ 60	≥ 65	≥ 70	≥ 75
Предел прочности при сжатии MPa (1400℃×3h)	≥ 90	≥ 95	≥ 105	≥ 110
Предел прочности при изгибе MPa (110℃×24h)	≥ 8.5	≥ 9	≥ 10	≥ 11
Предел прочности при изгибе MPa (1400℃×3h)	≥ 13	≥ 14	≥ 15	≥ 16
Износ в хол. состоянии cm³	＜ 9.6	＜ 8.5	＜ 7.3	＜ 6
Температура размягчения под нагрузкой	＞ 1450	＞ 1490	＞ 1530	＞ 1560
Термостойкость (циклы, 900℃, вода)	＞ 20	＞ 20	＞ 20	＞ 20
Макс. рабочая температура ℃	1550	1550	1600	1600
Остаточное изменение размеров %	＜ -0.3	＜ -0.3	＜ -0.2	＜ -0.2

Бетоны, армированные стальной фиброй

Бетоны, армированные стальной фиброй, обладают высокой прочностью, хорошей вязкостью, термостойкостью, а также высокой устойчивостью к отслаиванию и износу. Они подходят для участков с большими градиентами температур, подверженных риску сколов и повреждений.

Отправить сообщение

Физико-химические показатели

Показатель	GNM60	GNM70	GNM75	GNM80	GNM90
Al₂O₃ %	≥ 60	≥ 70	≥ 75	≥ 80	≥ 90
Объемная плотность g/cm³ (110℃×24h)	2.3~2.4	2.4~2.5	2.5~2.6	2.6~2.8	2.9~3.1
Изменение линейных размеров % (1100℃×3h)	± 0.5	± 0.5	± 0.3	± 0.3	± 0.3
Предел прочности при изгибе MPa (110℃×24h)	≥ 6	≥ 7	≥ 8	≥ 9	≥ 11
Предел прочности при изгибе MPa (1100℃×3h)	≥ 8	≥ 10	≥ 11	≥ 11	≥ 11
Предел прочности при сжатии MPa (110℃×24h)	≥ 35	≥ 45	≥ 50	≥ 55	≥ 70
Предел прочности при сжатии MPa (1100℃×3h)	≥ 50	≥ 60	≥ 70	≥ 80	≥ 100

Легковесные теплоизоляционные бетоны

Легковесные теплоизоляционные бетоны отличаются низким коэффициентом теплопроводности, превосходными теплоизоляционными свойствами, способствуют энергосбережению и удобны в монтаже. Они позволяют снизить потребление тепловой энергии промышленными печами и уменьшить вес футеровки.

Отправить сообщение

Физико-химические показатели

Показатель	LW0.6	LW0.8	LW1.0	LW1.1	LW1.3
Объемная плотность g/cm³ (110℃×24h)	0.6~0.7	0.8~0.9	1.0~1.1	1.1~1.2	1.3~1.4
Прочность при изгибе MPa (110℃×24h)	≥ 0.5	≥ 1.0	≥ 1.5	≥ 2	≥ 2.5
Прочность при изгибе MPa (1100℃×3h)	≥ 0.5	≥ 1.0	≥ 1.0	≥ 2	≥ 2.5
Прочность при сжатии MPa (110℃×24h)	≥ 2.0	≥ 2.5	≥ 5	≥ 6.5	≥ 7.5
Прочность при сжатии MPa (1100℃×3h)	≥ 1.5	≥ 2.0	≥ 3	≥ 5.5	≥ 10
Теплопроводность W/(m·K) (350℃±25℃)	≤ 0.2	≤ 0.25	≤ 0.28	≤ 0.35	≤ 0.4
Макс. рабочая температура ℃	1000	1100	1150	1200	1250

Алюмомагнезиальные бетоны

Алюмомагнезиальные бетоны в основном имеют гидратационную и коагуляционную связки. Они используются для футеровки сталеразливочных, промежуточных ковшей и т.д., обладая высокой стойкостью к проникновению и коррозии шлака, хорошей устойчивостью структуры к отслаиванию и стабильностью объема.

Отправить сообщение

Физико-химические показатели

Показатель	AMC70	AMC80	AMC85	AMC95
Al₂O₃ + MgO %	≥ 70	≥ 80	≥ 85	≥ 95
Объемная плотность g/cm³	≥ 2.6	≥ 2.8	≥ 2.85	≥ 2.95
Предел прочности при сжатии MPa (110℃×24h)	≥ 20	≥ 20	≥ 20	≥ 20
Предел прочности при сжатии MPa (1000℃×3h)	≥ 30	≥ 30	≥ 30	≥ 30
Предел прочности при сжатии MPa (Темп. испыт.×3h)	≥ 50 (1500℃)	≥ 50 (1550℃)	≥ 60 (1550℃)	≥ 60 (1600℃)
Остаточное изменение размеров % (℃×3h)	-0.5~+1.5 (1500℃)	-0.5~+1.8 (1550℃)	-0.2~+1.8 (1550℃)	0~+1.0 (1600℃)

Сопутствующая продукция

Корундовые кирпичи

Корундовые кирпичи отличаются высокой температурой начала размягчения под нагрузкой и отличной химической стабильностью. Они обладают высокой стойкостью к кислым или щелочным шлакам, жидким металлам и расплавленному стеклу, а также имеют плотную структуру.

Посмотреть больше

Корундо-муллитовые кирпичи

Корундо-муллитовые кирпичи характеризуются высокой термостойкостью, устойчивостью к эрозии, стойкостью к химической коррозии, высокой прочностью на сжатие при комнатной температуре, высокой температурой начала размягчения под нагрузкой и хорошей термостойкостью (сопротивлением тепловому удару).

Посмотреть больше

Андалузитовые кирпичи

Андалузитовые кирпичи имеют низкое содержание примесей и характеризуются очень малым снижением прочности при высоких температурах.

Посмотреть больше

Силлиманитовые кирпичи

Силлиманитовые кирпичи отличаются низким коэффициентом теплового расширения, отличной стойкостью к коррозии от металлургических шлаков и различных расплавов стекла, а также хорошей износостойкостью при высоких температурах.

Посмотреть больше

Продукция

Низкоцементные и ультранизкоцементные бетоны

Физико-химические показатели

Бетоны на фосфатной связке

Физико-химические показатели

Алюмо-кремнийуглеродистые бетоны

Физико-химические показатели

Износостойкие огнеупорные бетоны

Физико-химические показатели

Бетоны, армированные стальной фиброй

Физико-химические показатели

Легковесные теплоизоляционные бетоны

Физико-химические показатели

Алюмомагнезиальные бетоны

Физико-химические показатели

Сопутствующая продукция

Корундовые кирпичи

Корундо-муллитовые кирпичи

Андалузитовые кирпичи

Силлиманитовые кирпичи

Отправить сообщение
